一體式高阻燃液冷感應線YEC-SHTH(I)_YEC系列_漏液感應線系列_產品中心

一．產品簡介

YEC-SHTH(I) 一體式液冷感應線是一款集成檢測模塊與感應線的產品，通過連接器與電腦主板風扇座子連接，實現供電及監控功能。

二．適用范圍

三．技術參數

項目	子項	描述
基本規格	外形尺寸	整機：40mm（長）13mm（寬）8mm（高）
	重量	傳感器：4.7g/m±0.5g/m
	主體材質	ABS
	阻燃等級	V0
	LED燈	數量：1
		無漏水：呈綠色常亮漏水：呈紅色常亮
	供電電源	電壓DC 3～12V，電流<10mA
	電極間電阻	大于750KΩ
	使用環境要求	濕度：0～95%RH（無凝露）溫度：-40～70℃
技術規格	傳感特性	傳感能力： 0.1mL：375KΩ；0.2mL：302KΩ；0.3mL：246KΩ；0.4mL：207KΩ； 0.5mL：162KΩ；0.6mL：141KΩ；0.7mL：126KΩ；0.8mL：103KΩ； 0.9mL：82KΩ；1.0mL：81KΩ
		測量環境：溫度 25℃，濕度 65%RH
		測量載體：自來水（電導率：147μS/cm）
	報警功能	1.泄漏報警：液冷線上液體等效電阻小于200KΩ時 2.斷線檢測：液冷線上液體等效電阻大于120KΩ時 3.泄漏時指示燈狀態：紅色燈常亮 4.正常工作時指示燈狀態：綠色燈常亮
	輸出接口	接口類型	OC門
		正常頻率	100Hz，精度范圍：80~130HZ
		泄漏頻率	200Hz, 精度范圍：180~220HZ
		斷線頻率	420Hz, 精度范圍： 400~460HZ
	產品性能	產品功耗	低于100mW
		耐拉特性	最大拉力：10kgf
		折彎半徑	最小折彎半徑>8mm。小于該折彎半徑可能會導致感應線性能降級甚至損壞。
		折彎次數	最大折彎次數：1000 次。大于該值可能會導致感應線性能降級甚至損壞。
		復位特性	漏水檢測后，可通過自然干燥或人工清除水分來復位，并可重復使用。但如果漏水中存在其他導電性污染物，則不可再使用。

四．引腳定義

序號	顏色	定義	說明
PIN.1	黑色	GND	電源地線
PIN.2	紅色	VCC	電源12V供電
PIN.3	黃色	PWM	頻率輸出信號
PIN.4	綠色	GND	頻率輸出地線

五．產品尺寸

單位：mm

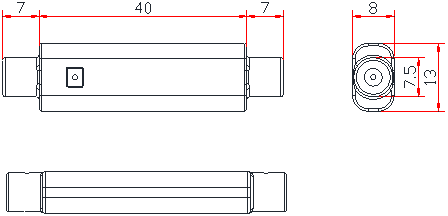

圖1 產品尺寸圖

六．產品結構

圖2 產品結構示意圖

七．工作原理

當有液體與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯導通，形成回路，檢測模塊檢測到漏液情況，發出報警信號。

圖3 工作原理示意圖

八．工作狀態說明

YEC-SHTH(I) 一體式液冷感應線正常狀態下，檢測模塊指示燈呈綠色常亮；當發生漏水情況時，檢測模塊指示燈呈紅色常亮。如下圖：

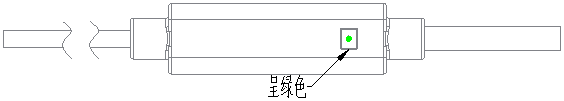

圖4 正常狀態

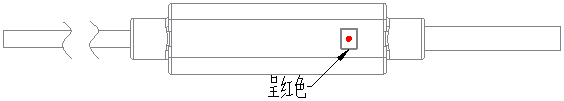

圖5 泄漏狀態

如需根據風扇轉速查看設備泄漏情況，則需從電腦端安裝魯大師。PWM輸出端輸出的方波頻率會隨著液冷線所處的狀態發生變化。輸出方波的頻率、風扇轉速與液冷線所處狀態對應關系如下表：

狀態	正常	泄漏	斷線
工作頻率（HZ）	100（80~130）	200（180~220）	420（400~460）
輸出方波的頻率（HZ）	60~150	150~300	300~500
風扇轉速（轉）	1800-4500	4500-9000	9000-15000

項目	子項	描述
基本規格	外形尺寸	整機：40mm（長）13mm（寬）8mm（高）
	重量	傳感器：4.7g/m±0.5g/m
	主體材質	ABS
	阻燃等級	V0
	LED燈	數量：1
		無漏水：呈綠色常亮漏水：呈紅色常亮
	供電電源	電壓DC 3～12V，電流<10mA
	電極間電阻	大于750KΩ
	使用環境要求	濕度：0～95%RH（無凝露）溫度：-40～70℃
技術規格	傳感特性	傳感能力： 0.1mL：375KΩ；0.2mL：302KΩ；0.3mL：246KΩ；0.4mL：207KΩ； 0.5mL：162KΩ；0.6mL：141KΩ；0.7mL：126KΩ；0.8mL：103KΩ； 0.9mL：82KΩ；1.0mL：81KΩ
		測量環境：溫度 25℃，濕度 65%RH
		測量載體：自來水（電導率：147μS/cm）
	報警功能	1.泄漏報警：液冷線上液體等效電阻小于200KΩ時 2.斷線檢測：液冷線上液體等效電阻大于120KΩ時 3.泄漏時指示燈狀態：紅色燈常亮 4.正常工作時指示燈狀態：綠色燈常亮
	輸出接口	接口類型	OC門
		正常頻率	100Hz，精度范圍：80~130HZ
		泄漏頻率	200Hz, 精度范圍：180~220HZ
		斷線頻率	420Hz, 精度范圍： 400~460HZ
	產品性能	產品功耗	低于100mW
		耐拉特性	最大拉力：10kgf
		折彎半徑	最小折彎半徑>8mm。小于該折彎半徑可能會導致感應線性能降級甚至損壞。
		折彎次數	最大折彎次數：1000 次。大于該值可能會導致感應線性能降級甚至損壞。
		復位特性	漏水檢測后，可通過自然干燥或人工清除水分來復位，并可重復使用。但如果漏水中存在其他導電性污染物，則不可再使用。
